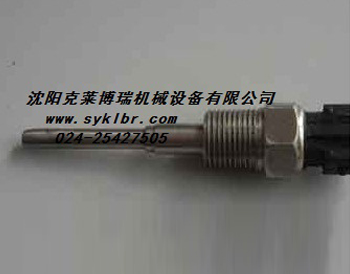

pt100温度传感器原理

PT100是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围. 电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,稳定-耐酸碱、不会变质、相当线性...,受工业界采用。


PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下:

R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度<br>因此白金作成的电阻式温度检测器,又称为PT100。

1:Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。

2:量测Vo时,不可分出任何电流,否则量测值会不準。电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。


螺杆压缩机维修价格


工作原理:

传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.

这种接法通常会引起严重的非线性问题,但是由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式。


沈阳克莱博瑞机械设备有限公司是一家专业致力于空压机产品系统相关设备及配件的批发、零售及售后服务为一体的专业公司,经营品牌空压机、储气罐、冷冻式干燥机、吸附式干燥机、精密过滤器、油水分离器、进气阀、最小压力阀、温控阀、单向阀、安全阀、放空阀、压力传感器、温度传感器、油位镜、联轴器、弹性体、温度开关、容调阀、伺服气缸、膜片、电磁阀、正反比例阀、油分、油滤、空滤、汽水分离器、空压机专用润滑油、电气元件、主控器、电脑板等配件。
